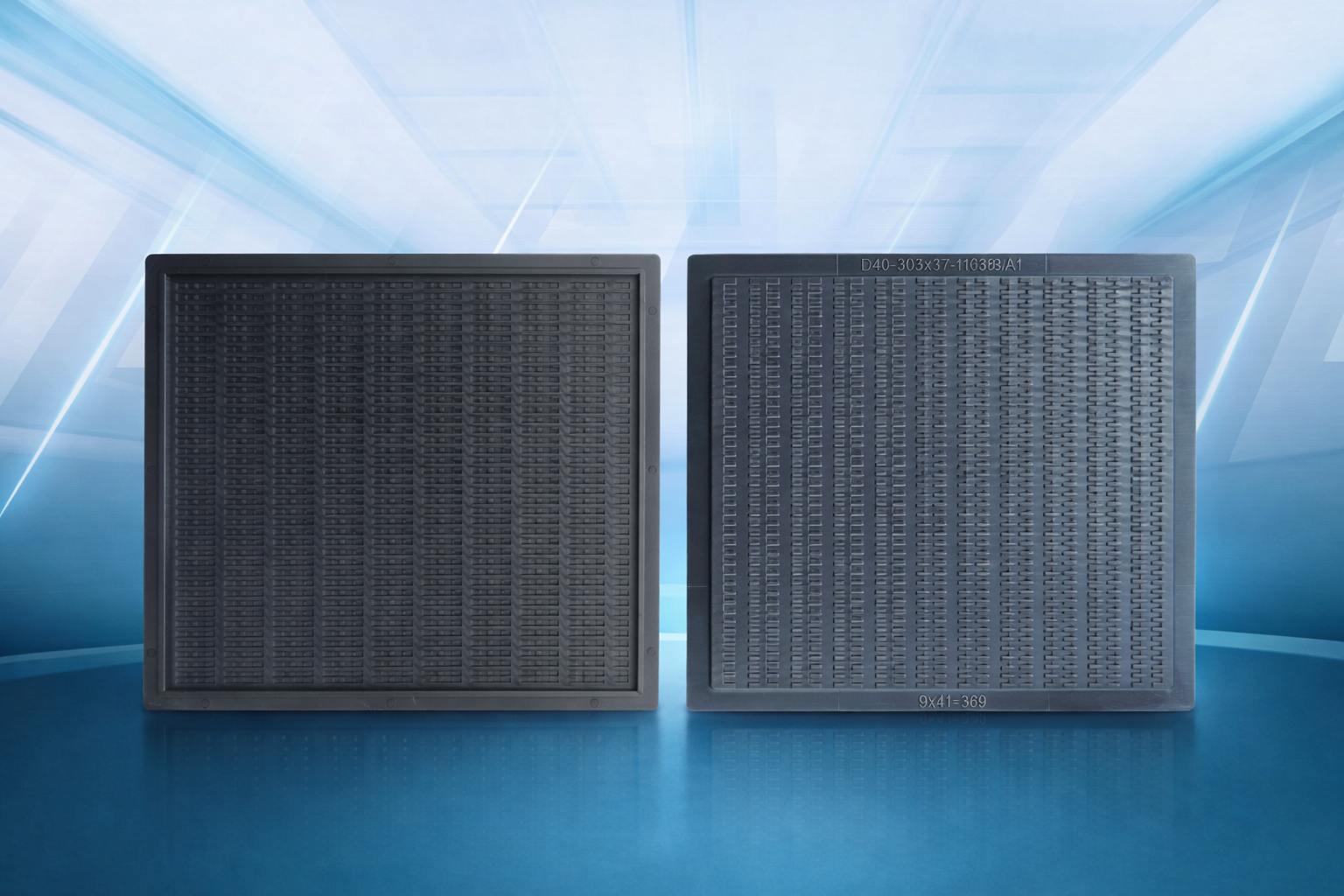

導電HIPS晶片承載盤

導電 HIPS 晶片承載盤是一種以耐衝擊聚苯乙烯 (HIPS) 改質製成的電子零件載具,具備導電與抗靜電特性,能有效保護晶片、IC、LED 等敏感元件在存放與運輸過程中免受靜電損害。此類材料符合 RoHS 等國際環保規範,並且導電性能穩定,不受環境濕度影響。

  • 導電HIPS塑料 是一種具備極佳的抗衝擊強度、優良的加工流動性、表面光澤度較低等特性的熱塑性塑膠,缺點為表面無光澤(暗淡)、耐熱性低、耐化學性差、在低溫下易變脆、不適宜用於需要極高強度或戶外環境,耐熱範圍約 80℃ 。 表面阻抗 (Surface Resistance): R< 10^7 Ω/sq
  • 高精度射出成型 製程最佳化控管承載盤翹曲度,確保晶片平整穩固,完美適配IC製程及運送
  • 裸晶專用設計 專為裸晶承載,優化IC晶粒接合流程

材質特性 (HIPS + Conductive Material)

  • 導電性: 通過添加導電材料,表面電阻值通常在103 ~ 106 Ω/sq(歐姆/平方) 範圍內,能有效消散靜電。
  • 機械強度: HIPS材料耐衝擊性佳,能保護晶片在運輸和搬運過程中不致損壞。
  • 成型技術: 注塑成型(Injection Molding)製作。

應用場景

  • IC封裝測試: 用於承載後段製程挑出的IC晶片,並在封裝設備之間傳送。
  • COG流程: 玻璃覆晶(Chip on Glass)製程中常使用此種承載盤。
  • 精密元件包裝: 保護半導體晶片、傳感器等易受靜電影響的元件。

特點與優勢

  • ESD保護: 碳黑材質防止靜電積聚。
  • 高精密度: 結構精密,能與封裝機台良好配合。
規格項目 規格內容
產品名稱 導電HIPS晶片承載盤
應用領域 半導體IC出貨用承載盤
材質成分 (Material) HIPS + 特殊導電複合材料
承載盤尺寸 2寸/3寸/4寸
承載盤款式 單面 / 雙面 晶穴
表面阻抗 (Surface Resistance) R< 107 Ω/sq
尺寸精度 高精度模具成型,格位尺寸公差 ±0.02mm ~ ±0.05mm
翹曲度 一般規格≤ 0.10mm,最佳能力≤ 0.075mm
客製化服務 可依客戶提供IC尺寸,客製設計最佳格位數量(粒裝數)
